重慶華為TE Desktop&TE WebClient軟終端組網方式描述
軟終端支持IP、3G、4G無線等組網方式,大體示意圖如圖1 所示。

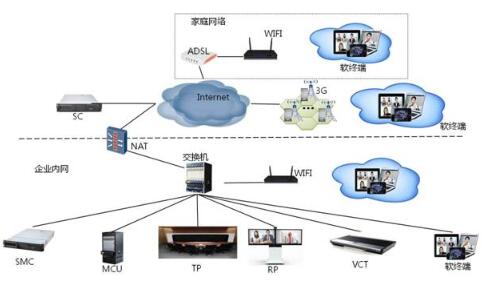

圖1 軟終端組網示意圖

軟終端局域網演示方案
當SMC2.0、SC、MCU、高清終端、軟終端等都在局域網時,其組網如圖2所示。

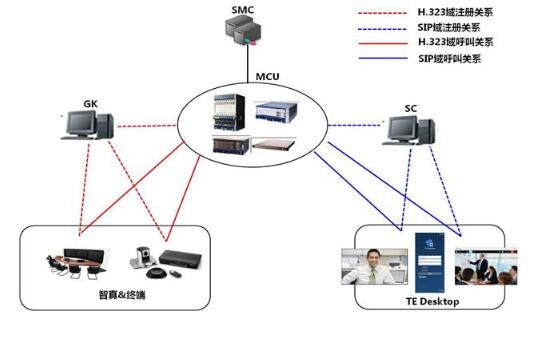

圖2 局域網組網演示方案

單SC場景-靜態NAT

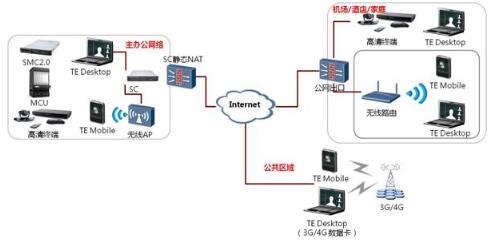

圖3 單SC-靜態NAT的公私網穿越組網圖

方案說明:
SC、SMC、MCU等主要的服務側設備部署在局域網,出口路由器將SC靜態NAT到外部網絡;
主辦公網絡的終端設備通過局域網地址注冊SC,外部網絡通過公網地址注冊SC;
具體配置可以參考SMC/SC產品文檔內的配置章節,文檔獲取方法參考帳號配置準備。
單SC場景-騎墻

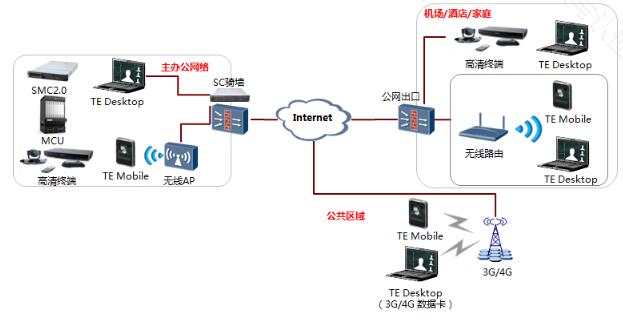

圖4 單SC-騎墻的公私網穿越組網圖

方案說明:
SMC、MCU等主要的服務側設備部署在局域網,SC使用兩個網卡分別接入外部網絡和局域網;
主辦公網絡的終端設備通過局域網地址注冊SC,外部網絡通過公網地址注冊SC;
具體配置可以參考SMC/SC產品文檔內的配置章節,文檔獲取方法參考帳號配置準備。
雙SC場景

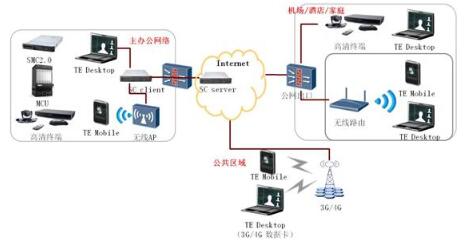

圖5 雙SC的公私網穿越組網圖

方案說明:
1、兩臺SC分別部署在主辦公網絡的公私網兩側,中間網關開放兩臺SC之間的通訊端口;
2、主辦公網絡的終端設備通過局域網地址注冊局域網內部的SC,外部網絡通過公網地址注冊公網上的SC;
3、公私網兩側SC統一放號;
