一、視頻頻會議系統中調音臺設置
我們以某單位會議室的聲藝E8調音臺作為案例來詳細介紹調音臺如何設置才能滿足會議召開的需要。
操作步驟：
(1)將終端音頻輸出線接調音臺第8路輸入口(LINE)；
(2)將終端音頻輸入線接調音臺音頻輔助輸出口(AUXlMonitor)；
(3)將會議話筒插入調音臺第1路輸入接口(MIC，根據不同話筒接口對應相應的插口)；
(4)將會議話筒輸入所接第1路的AUX/Monitor旋鈕都調到5位置，將終端第8路AUX/Monitor旋鈕調到0位置。
二、視頻會議系統中音量大小調節
調試步驟：
第一：主會場設置遠端音量與本地音量匹配，一旦確定不能更改（影響所有會場的音量調節）；
第二：分會場根據主會場音量要求進行遠端音量調整；
第三：調整分會場本地音量與遠端音量匹配。
相關名詞解釋：
遠端音量：分會場給主會場的聲音大??；主會場給分會場的聲音大??；
本地音量：本地話筒通過擴聲設備處理后的聲音大小；
音量匹配：聲音清晰、大小合適、無回音、無嘯叫。

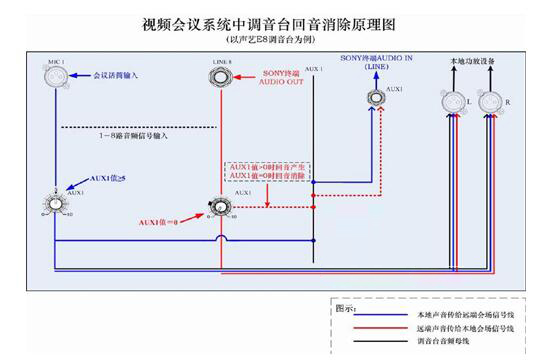

三、視頻會議系統中調音臺回音消除原理圖
四、以分會場音量大小可能出現的幾種情況來對調音臺進行調節的操作
1、遠端音量和本地音量都偏小
1)將本地會場話筒輸入和遠端會場音頻輸入所接調音臺相對應的路數，比如說接調音臺第1路和第8路音頻輸入的話，就將第1路和第8路輸入相應的“推子”向上推，調大；也可以相應調大增益（GAIN）旋鈕；
2)調節本地會場話筒輸入所接調音臺相對應的路數，比如說接調音臺第1路音頻輸入的話，就將第1路輸入相應的AUX旋鈕值調大，或者是在調音臺輸出部分相對應的AUX總控制旋鈕值調大；
3)將本地調音臺總音量輸出“推子”適當調大；
4)檢查功放是否打開，并旋到合適位置；
5)本地終端遙控器麥克風音量適當調大一些，一般維持在麥克風音量顯示綠條中間偏右兩、三格；
2、本地音量合適，遠端傳給本地音量偏小
1)將遠端音頻輸入所接調音臺相對應的路數，比如說接調音臺第8路音頻輸入的話，就將第8路輸入相應的推子向上推，調大，也可以將相應的增益（GAIN）旋鈕調大。（切記：不要打開第8路相對應的AUX旋鈕）
2)將終端遙控器麥克風音量適當調大一些，一般維持在麥克風音量顯示綠條中間偏右兩、三格；
3)本地會場調音臺總音量輸出“推子”適當調大。
3、本地音量合適，本地傳給遠端音量偏小
1)調節本地會場話筒輸入所接調音臺相對應的路數，比如說接調音臺第1路音頻輸入的話，就將第1路輸入相應的AUX旋鈕值調大，或是在調音臺輸出部分相對應的AUX總控制旋鈕值調大；（允許：打開并調大第1路和調音臺輸出部分的AUX旋鈕值）
2)調節本地會場話筒輸入所接調音臺相對應的路數，比如說接調音臺第1路音頻輸入的話，就將第1路輸入相應的推子向上推，調大；也可以相應調大增益（GAIN）旋鈕；
3)本地會場調音臺總音量輸出推子適當調大。
實際會議系統方案的設計與實施于以上介紹可能有所出入，詳情請致電我司工作人員解答。
